Description
Dachhaken für Trapezblech-Dächer – speziell für Metall- und Industriedächer

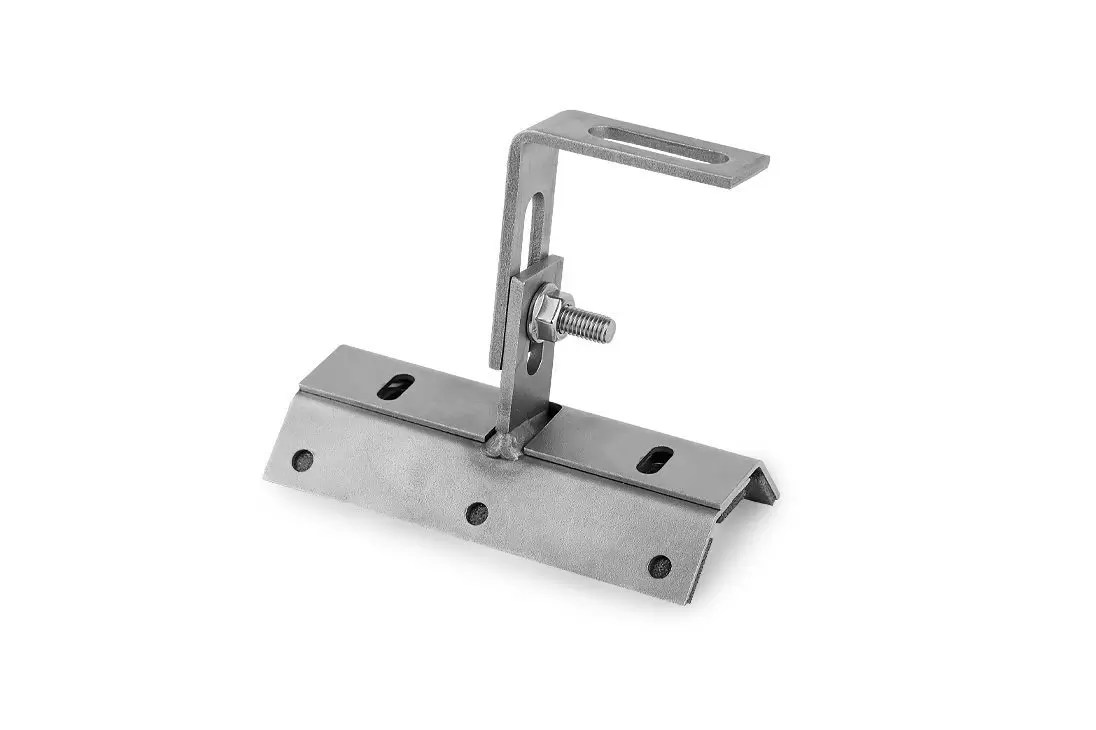

Der Dachhaken Trapezblech Solar PV ist ein Sonderelement für die Befestigung von PV-Montageschienen auf Trapezblech-, Wellblech- und Metalldächern. Die profilierte Grundplatte passt sich formschlüssig an den Trapezprofilquerschnitt an – kombiniert mit einer integrierten EPDM-Dichtung verhindert sie das Eindringen von Wasser und schützt die Dachkonstruktion dauerhaft. Das verstellbare Arm mit Langloch ermöglicht eine exakte Höhenanpassung der Montageschiene. Gefertigt aus rostfreiem Edelstahl A2 (1.4016).
Technische Daten
| Material | Edelstahl A2 (1.4016), rostfrei |
| Materialstärke | 5 mm |
| Grundplatte | Profiliert, trapezförmig – passt formschlüssig auf Trapezprofile |
| Dichtung | EPDM-Dichtung an der Grundplatte – wasserdicht, UV-beständig |
| Verstellmöglichkeit | Verstellbares Arm mit Langloch für Höhenanpassung der Montageschiene |
| Schienenbefestigung | M10 Schraube + Mutter aus Edelstahl A2 |
| Blechbefestigung | Bohrschrauben für Trapezblech (empfohlen: 6,3×35 mm oder 6,3×70 mm A2) |
| Korrosionsbeständigkeit | Klasse I – Binnenland, geringer Salzgehalt |
| Lieferumfang | Dachhaken mit EPDM-Grundplatte + M10 Schraube & Mutter A2 |
Einsatzbereiche
- Trapezblech-Dächer – profilierte Grundplatte liegt formschlüssig auf dem Trapezprofil auf, EPDM verhindert Wasseреintritt.
- Wellblech- und Stahldächer – für Industrie-, Gewerbe- und Lagerhallen.
- Photovoltaik und Solarthermie auf Metalldächern – kompatibel mit gängigen Aluminium-Montageschienen.
- Carports, Garagen und Überdachungen mit Trapezblech-Eindeckung.
- Gewerbliche und industrielle PV-Großanlagen.
Vorteile gegenüber Standard-Dachhaken
- Profilierte Grundplatte – kein Verrutschen, formschlüssiger Sitz auf dem Trapezprofil.
- Integrierte EPDM-Dichtung – wasserdichter Anschluss ohne zusätzliche Abdichtungsmaßnahmen.
- Verstellbares Arm mit Langloch – exakte Höhenausrichtung der Montageschiene.
- Vollständig aus Edelstahl A2 – dauerhafte Korrosionsbeständigkeit auch auf Metalldächern.
- Präzise gestanzt und geformt – stabile Toleranzen, hohe Wiederholgenauigkeit.
OEM-Fertigung und Maßanfertigung
PROTEC fertigt diesen Dachhaken für Trapezblech-Dächer auch vollständig nach Ihrer Zeichnung oder Spezifikation – angepasstes Trapezblechprofil, individuelle Grundplattengeometrie, alternative Materialstärken und Oberflächen. Ideal für Hersteller von PV-Montagesystemen, die eine passgenaue Lösung für ihr Trapezblechdach-System suchen. Flexible Losgrößen von der Kleinserie bis zur Großserie, Just-in-Time auf Abruf.
