Adapter montażowy PV do śruby dwugwintowej - 80×30×5 mm

Kategoria:

Szczegóły produktu

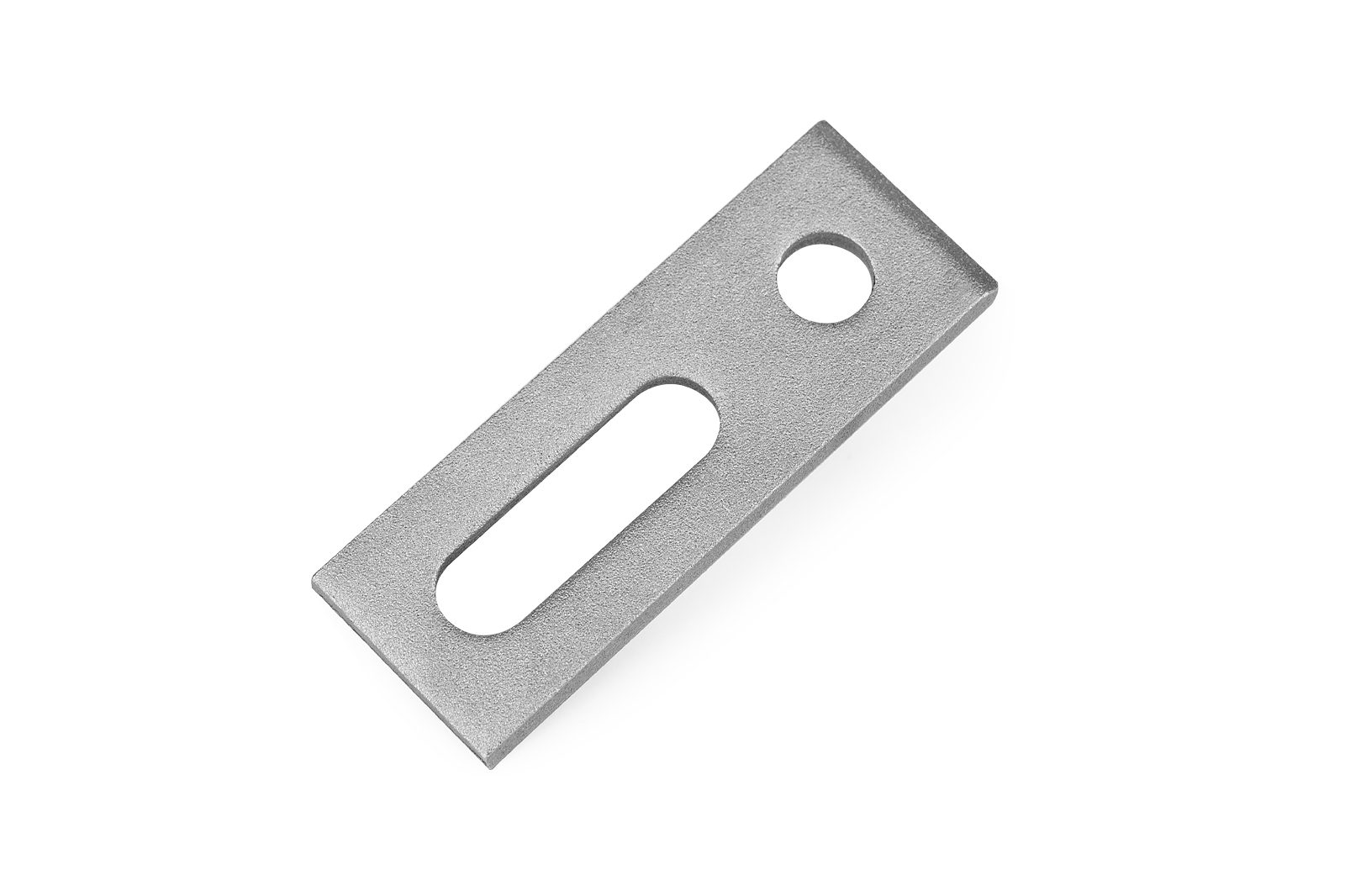

Adapter montażowy PV do śruby dwugwintowej - 80×30×5 mm

Adapter montażowy ze stali nierdzewnej lub aluminium o wymiarach 80 × 30 × 5 mm, łączący śrubę dwugwintową z profilem aluminiowym 40×40 mm systemu PV. Stosowany przy montażu paneli fotowoltaicznych na dachach pokrytych blachodachówką, blachą płaską i gontem bitumicznym.

Specyfikacja techniczna

  • Materiał: stal nierdzewna lub aluminium
  • Długość: 80 mm
  • Szerokość: 30 mm
  • Grubość: 5 mm
  • Otwór centralny: Ø9 mm (połączenie ze śrubą dwugwintową M10)
  • Otwór podłużny (fasolka): 40 × 11 mm (mocowanie do profilu 40×40 mm)

Zasada działania

Śruba dwugwintowa wkręcona przez pokrycie dachowe w krokiew przechodzi przez otwór centralny Ø9 mm adaptera. Adapter dociskany jest nakrętką kołnierzową M10 do głowicy śruby. Fasolka 40 × 11 mm umożliwia przykręcenie adaptera do dolnego kanału szyny aluminiowej 40×40 mm śrubą teową M10 (młotkową) z nakrętką kołnierzykową - z możliwością regulacji położenia wzdłuż szyny.

Produkcja seryjna na zamówienie

PROTEC produkuje adaptery montażowe PV według dokumentacji klienta - na podstawie rysunku technicznego lub modelu STEP - w tym z materiału powierzonego. Certyfikaty ISO 9001:2015 i VDA 6.3 (TÜV Rheinland). Zapytaj o wycenę: sprzedaz@protec.pl

Produkcja seryjna według twojej dokumentacji

Ten produkt to przykład referencyjny. PROTEC produkuje haki i uchwyty dachowe PV seryjnie według rysunku technicznego lub modelu STEP klienta - w stali nierdzewnej, aluminium lub z materiału powierzonego. Własne pakowanie i etykietowanie (Private Label). Certyfikaty ISO 9001:2015 i EN 1090-2 (TÜV Rheinland). Zapytaj o wycenę: sprzedaz@protec.pl



Pytania i odpowiedzi

Stal nierdzewna czy aluminium - który materiał wybrać?

Stal nierdzewna (grubość 5 mm) zapewnia wyższą wytrzymałość mechaniczną przy tym samym przekroju. Aluminium jest lżejsze i nie powoduje korozji kontaktowej ze śrubą dwugwintową A2. Wybór materiału zależy od wymagań systemu - przy zamówieniu seryjnym PROTEC realizuje oba warianty.

Czy adapter pasuje do standardowego profilu 40×40 mm?

Tak. Fasolka 40 × 11 mm jest dostosowana do dolnego kanału standardowego profilu aluminiowego 40×40 mm stosowanego w większości systemów PV. Mocowanie przez śrubę teową M10 (młotkową) z nakrętką kołnierzykową.

Na jakich pokryciach dachowych stosuje się ten adapter?

Adapter pracuje w zestawie ze śrubą dwugwintową na dachach pokrytych blachodachówką, blachą płaską i gontem bitumicznym. Na dachach z dachówką ceramiczną lub karpiówką stosuje się zamiast tego haki dachowe.

Czy PROTEC produkuje adaptery w niestandardowych wymiarach?

Tak. Realizujemy produkcję seryjną adapterów według indywidualnej dokumentacji klienta, w tym z materiału powierzonego. Skontaktuj się z nami z rysunkiem technicznym lub modelem STEP.
