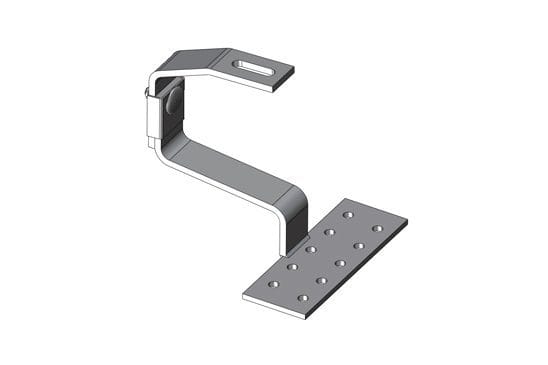

Hak dachowy z jedną regulacją - dachówka ceramiczna i betonowa, stal nierdzewna
Hak dachowy z jedną regulacją ze stali nierdzewnej, przeznaczony do mocowania szyn systemów fotowoltaicznych na dachach skośnych pokrytych dachówką ceramiczną i betonową. Płyta podstawowa 165×60 mm mocowana wkrętami do krokwi, sztyca 35×6 mm z fasolką 40×11 mm do montażu profilu aluminiowego 40×40 mm. Regulacja wysokości sztycy: 165-205 mm.
Specyfikacja techniczna
- Materiał: stal nierdzewna
- Grubość materiału: 5 mm
- Płyta podstawowa: 165 × 60 mm
- Sztyca: 35 × 6 mm
- Otwór podłużny (fasolka): 40 × 11 mm
- Wysokość regulowana: 165 - 205 mm
- Wykonanie: spawany, skręcany
Zasada działania i montaż
Płyta podstawowa przykręcana jest wkrętami do krokwi w miejscu usuniętej lub uniesionej dachówki ceramicznej lub betonowej. Sztyca z fasolką 40×11 mm wystaje ponad poziom pokrycia dachowego i przyjmuje szynę aluminiową 40×40 mm, mocowaną śrubą teową M10 z nakrętką kołnierzykową. Jedna regulacja pozwala skorygować wysokość sztycy w zakresie 40 mm (165-205 mm) - niezbędne przy nierównym łaceniu lub starszej więźbie dachowej.
Jedna regulacja vs. dwie regulacje - który model wybrać?
Model z jedną regulacją (ten) koryguje wysokość sztycy - wystarczający przy nowych dachach z równym łaceniem. Wersja z dwoma regulacjami dodatkowo koryguje kąt ustawienia płyty - konieczna przy starszych dachach z nieregularną więźbą lub dachówkach o niestandardowym profilu.
Pytania i odpowiedzi
Do jakiego pokrycia dachowego przeznaczony jest ten hak?
Hak przeznaczony jest do dachów pokrytych dachówką ceramiczną i betonową na dachach skośnych. Do dachówki karpiówki stosuje się dedykowane haki do karpiówki - ze względu na inny kształt i sposób krycia tego pokrycia.
Ile wkrętów potrzeba do montażu płyty podstawowej?
Płyta 165×60 mm posiada wiele otworów montażowych - zaleca się użycie minimum 2 wkrętów do krokwi dla uzyskania właściwej sztywności mocowania. Dokładna liczba zależy od wymagań systemu i obciążeń dachu.
Czy PROTEC produkuje haki w niestandardowych wymiarach?
Tak. PROTEC realizuje produkcję seryjną elementów montażowych PV według dokumentacji klienta, w tym z materiału powierzonego. Skontaktuj się z nami z zapytaniem o niestandardowe wymiary lub ilości.
