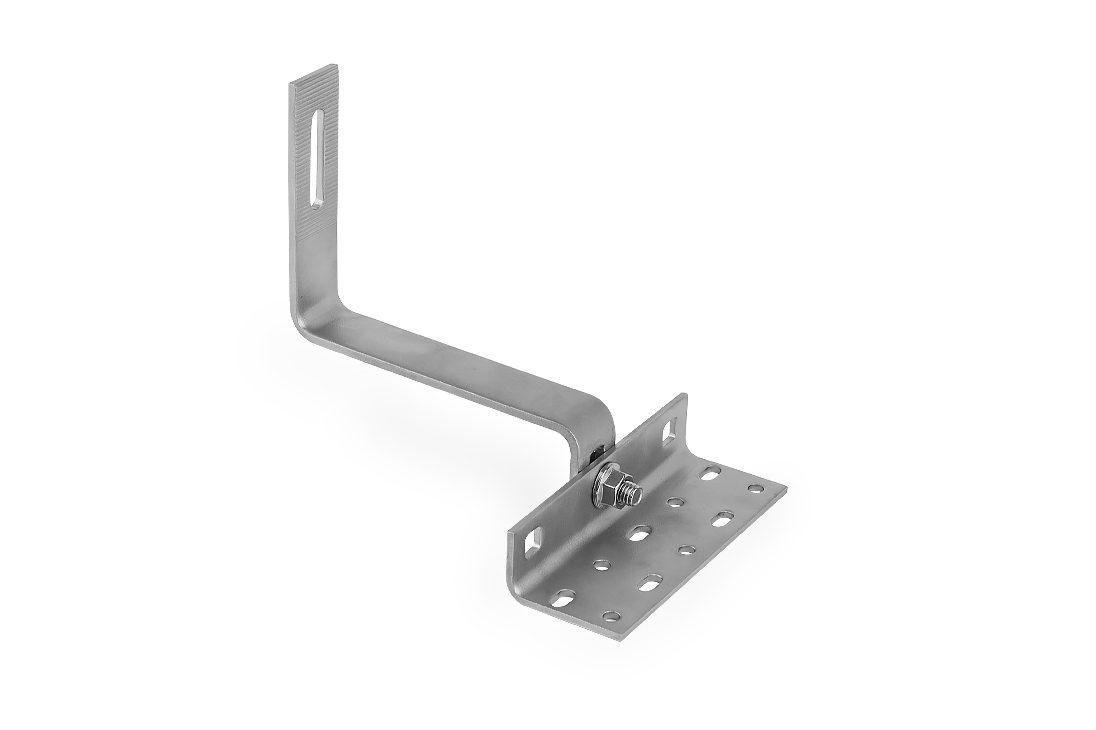

Hak dachowy podwójnie regulowany Vario - dachówka ceramiczna i betonowa, stal A2
Hak dachowy podwójnie regulowany ze stali nierdzewnej A2, przeznaczony do mocowania szyn systemów fotowoltaicznych na dachach skośnych pokrytych dachówką ceramiczną i betonową. Sztyca 30×5 mm o długości 140 mm, regulacja pionowa 100-150 mm i pozioma 45 mm pozwalają wyrównać instalację na dachach z nieregularną więźbą bez dodatkowych elementów dystansujących.
Specyfikacja techniczna
- Materiał: stal nierdzewna A2
- Sztyca: 30 × 5 mm, długość 140 mm
- Grubość materiału: 4 mm
- Regulacja pionowa (wysokość): 100-150 mm
- Regulacja pozioma (fasolka): 45 mm
- Otwory montażowe do krokwi: Ø9 mm
- Zalecane wkręty do krokwi: 8 × 100 mm
- Zalecany rozstaw uchwytów: 0,8-1,2 m
- Kompatybilny profil: 40 × 40 mm
Zasada działania
Hak składa się z dwóch części skręcanych śrubami z nakrętkami kołnierzowymi. Płyta podstawowa mocowana jest wkrętami 8×100 mm do krokwi w miejscu usuniętej lub uniesionej dachówki. Pierwsza regulacja ustawia wysokość sztycy pionowo w zakresie 100-150 mm - kompensuje różnice grubości dachówek i rozstawu łat. Druga regulacja (45 mm) przesuwa punkt mocowania szyny wzdłuż fasolki - pozwala dokładnie ustawić szynę względem krokwi bez przemieszczania całego haka.
Jedna regulacja vs. podwójna - który model wybrać?
Hak z jedną regulacją koryguje tylko wysokość sztycy - wystarczający przy nowych dachach z równym łaceniem. Model podwójnie regulowany (ten) dodatkowo przesuwa punkt mocowania szyny - konieczny przy starszych dachach z nieregularną więźbą lub dachówkach o zmiennym profilu, gdzie sama regulacja pionowa nie wystarczy.
Produkcja seryjna według twojej dokumentacji
Ten produkt to przykład referencyjny. PROTEC produkuje haki i uchwyty dachowe PV seryjnie według rysunku technicznego lub modelu STEP klienta - w stali nierdzewnej, aluminium lub z materiału powierzonego. Własne pakowanie i etykietowanie (Private Label). Certyfikaty ISO 9001:2015 i EN 1090-2 (TÜV Rheinland). Zapytaj o wycenę: sprzedaz@protec.pl
Pytania i odpowiedzi
Do jakiego pokrycia przeznaczony jest ten hak?
Hak przeznaczony jest do dachówki ceramicznej i betonowej na dachach skośnych. Montuje się go w miejscu usuniętej lub uniesionej dachówki, przykręcając płytę podstawową do krokwi wkrętami 8×100 mm. Do karpiówki stosuje się dedykowane haki płaskie, do gontu i łupku haki typu L, do blachodachówki śruby dwugwintowe z adapterem.
Co daje regulacja pozioma 45 mm?
Regulacja pozioma pozwala przesunąć punkt mocowania szyny o 45 mm wzdłuż haka bez zmiany pozycji płyty podstawowej. Kluczowe przy starszych dachach gdzie krokwie nie są rozmieszczone równo - można trafić w krokiew śrubą bez przemieszczania całego haka.
Dlaczego na dachówce ceramicznej tylko stal A2 - nie ocynk?
Haki ocynkowane w połączeniu z wilgocią i minerałami ceramiki tworzą ogniwo galwaniczne przyspieszające korozję. Na instalację przewidzianą na 25 lat stosuje się wyłącznie stal nierdzewną A2 lub aluminium 6005 T5 - ten hak spełnia ten wymóg.
Czy PROTEC produkuje haki Vario w niestandardowych wymiarach?
Tak. PROTEC realizuje produkcję seryjną elementów montażowych PV według dokumentacji klienta, w tym z materiału powierzonego. Skontaktuj się z nami z rysunkiem technicznym lub modelem STEP.
