Hak dachowy typu S regulowany S1R - dachówka ceramiczna i betonowa







Kategoria:

Szczegóły produktu

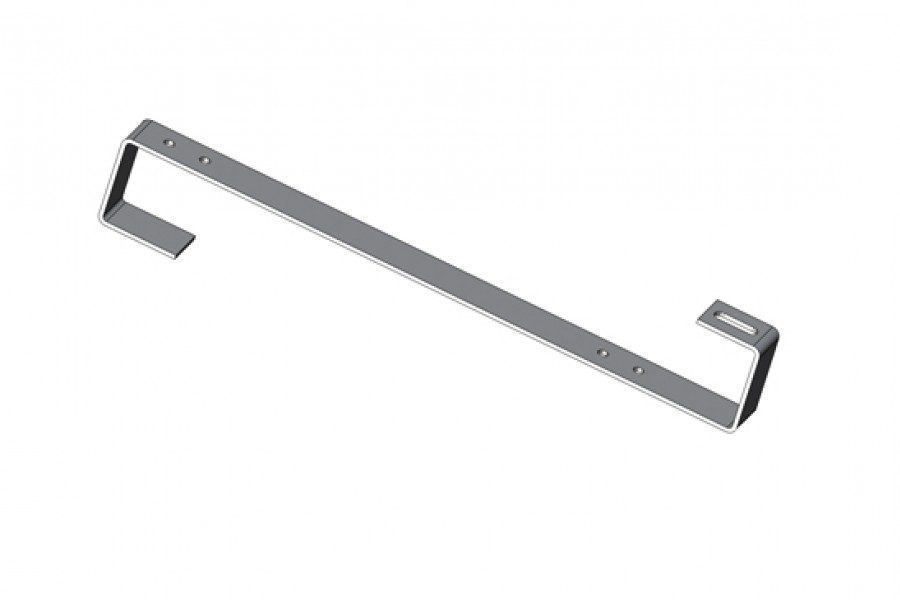

Hak dachowy typu S regulowany - dachówka ceramiczna i betonowa, stal nierdzewna

Hak dachowy typu S ze stali nierdzewnej śrutowanej, przeznaczony do mocowania szyn systemów fotowoltaicznych na dachach skośnych pokrytych dachówką ceramiczną i betonową. Płaskownik 25×4 mm, długość całkowita 469 mm, regulowana wysokość sztycy 65-95 mm. Wsuwany pod dachówkę i mocowany do łaty otworem Ø9 mm.

Specyfikacja techniczna

  • Symbol: S1R
  • Materiał: stal nierdzewna, śrutowana
  • Długość całkowita: 469 mm
  • Płaskownik: 25 × 4 mm
  • Otwór montażowy do łaty: Ø9 mm
  • Wysokość sztycy (regulowana): 65-95 mm
  • Wysokość całkowita: 105-140 mm
  • Otwór podłużny (fasolka): 40 × 11 mm
  • Śruba: M10×20 stal nierdzewna A2
  • Nakrętka: M10 stal nierdzewna A2
  • Waga: 0,5 kg

Zasada działania i montaż

Hak typu S wsuwa się pod dachówkę ceramiczną lub betonową i mocuje do łaty przez otwór Ø9 mm. Charakterystyczny kształt litery S pozwala poprowadzić ramię haka w przestrzeni między dachówkami i wyprowadzić sztycę z fasolką ponad poziom pokrycia. Regulacja wysokości sztycy w zakresie 30 mm (65-95 mm) kompensuje różnice grubości dachówek. Szynę profilu aluminiowego 40×40 mm mocuje się przez fasolkę 40×11 mm śrubą M10×20 z nakrętką kołnierzykową.

Typ S vs. Vario - który wybrać?

Hak typu S (ten model) ma stałą geometrię ramienia - jeden punkt regulacji (wysokość sztycy). Sprawdza się na nowych dachach z równym łaceniem i regularnym profilem dachówki. Hak Vario podwójnie regulowany daje dodatkową regulację poziomą (45 mm) - konieczny przy starszych dachach z nieregularną więźbą lub dachówkach o zmiennym profilu.

Produkcja seryjna według twojej dokumentacji

Ten produkt to przykład referencyjny. PROTEC produkuje haki i uchwyty dachowe PV seryjnie według rysunku technicznego lub modelu STEP klienta - w stali nierdzewnej, aluminium lub z materiału powierzonego. Własne pakowanie i etykietowanie (Private Label). Certyfikaty ISO 9001:2015 i EN 1090-2 (TÜV Rheinland). Zapytaj o wycenę: sprzedaz@protec.pl

Pytania i odpowiedzi

Czy hak typu S pasuje do każdej dachówki ceramicznej?

Hak typu S pasuje do standardowych dachówek ceramicznych i betonowych o typowej wysokości profilu. Przy dachówkach o niestandardowym profilu lub dużej grubości może być konieczny hak Vario z szerszym zakresem regulacji. Do karpiówki stosuje się dedykowane haki płaskie - typ S nie jest do niej przeznaczony.

Jak mocuje się hak typu S - czy trzeba usuwać dachówkę?

Tak - dachówkę w miejscu montażu unosi się lub chwilowo usuwa, przykręca hak do łaty przez otwór Ø9 mm, a następnie przycina zamek dachówki tak by wróciła na miejsce i przylegała do połaci. Hak nie wymaga wiercenia w dachówce.

Do jakiego profilu aluminiowego pasuje fasolka 40×11 mm?

Fasolka 40×11 mm jest dostosowana do dolnego kanału standardowego profilu aluminiowego 40×40 mm stosowanego w większości systemów PV. Mocowanie przez śrubę M10×20 z nakrętką kołnierzykową - oba elementy w zestawie.

Czy PROTEC produkuje haki typu S w niestandardowych wymiarach?

Tak. PROTEC realizuje produkcję seryjną elementów montażowych PV według dokumentacji klienta, w tym z materiału powierzonego. Skontaktuj się z nami z rysunkiem technicznym lub modelem STEP.
