Szczegóły produktu

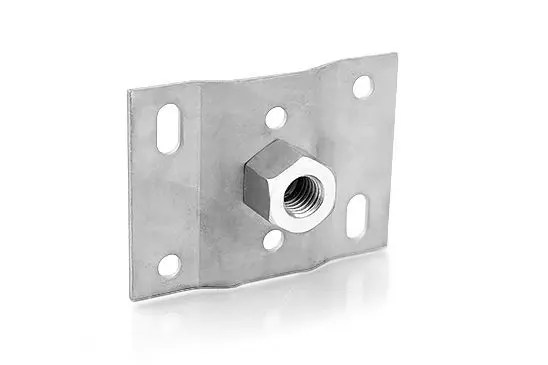

Blaszka do obejmy rury spustowej (SKU: W03310068) to pośredni element montażowy z nakrętką M10, który umożliwia pewne osadzenie obejmy na elewacjach, gdzie wkręcenie kołka rozporowego bezpośrednio w ścianę jest niemożliwe lub niepożądane – blacha płaska, blacha trapezowa, panele elewacyjne, płyty warstwowe. Wykonana ze stali ocynkowanej ogniowo (EN ISO 1461); na zamówienie: malowanie proszkowe RAL.
Kiedy stosować blaszkę montażową do obejmy
Standardowa obejma z nakrętką M10 wymaga śruby dwugwintowej osadzonej w kołku rozporowym w murze. Na elewacjach okładzinowych kołek nie ma gdzie wejść – tu właśnie potrzebna jest blaszka. Przykręcasz ją do okładziny wkrętami do blachy lub do rdzenia ściany przez okładzinę, a następnie na nakrętkę M10 blaszki nakręcasz obejmę z dobraną śrubą dwugwintową.
Typowe zastosowania:
- Blacha trapezowa – wkręty samowiercące wchodzą w fałdę; blaszka rozkłada siły na szerszą powierzchnię bez odkształcania fałdy
- Blacha płaska i rąbkowa – mocowanie do rusztu lub bezpośrednio do warstwy zewnętrznej
- Panele elewacyjne (kompozyt, HPL, włóknocement) – wkręty przez panel do podkonstrukcji aluminiowej lub stalowej
- Płyty warstwowe – wkręty przez okładzinę do rdzenia lub do słupka szkieletu
- Elewacje drewniane – deski, szalówka, łaty; alternatywa dla obejmy z gwoździem gdy potrzebny pewniejszy docisk
Specyfikacja techniczna
- SKU: W03310068
- Gwint nakrętki: M10 – kompatybilna z całą linią obejm okrągłych i kwadratowych PROTEC
- Materiał: stal ocynkowana ogniowo (EN ISO 1461)
- Regulacja: nakrętka M10 umożliwia wkręcenie śruby dwugwintowej dowolnej długości – swobodna regulacja odległości rury od elewacji
- Wykończenie opcjonalne: malowanie proszkowe RAL Classic (grubość powłoki ≥ 60 µm) – dopasowanie do koloru elewacji i obejmy
Kolejność montażu
- Przykręć blaszkę do elewacji w wyznaczonym miejscu (wkręty do blachy, wkręty samowiercące lub śruby przez okładzinę do podkonstrukcji).
- W nakrętkę M10 blaszki wkręć śrubę dwugwintową M10 odpowiedniej długości – dostępne w PROTEC: 140, 200, 250, 300 mm.
- Na śrubę dwugwintową nałóż obejmę rury i dokręć nakrętką od strony obejmy.
- Ustaw rurę spustową – górna obejma montowana ciasno, kolejne z lekkim luzem kompensacyjnym.
Blaszka jest kompatybilna ze wszystkimi obejmami okrągłymi (fi 60-150 mm) i kwadratowymi (60×60 do 120×120 mm) z linii PROTEC z nakrętką M10.
Materiały i wykończenia
- Ocynk ogniowy (EN ISO 1461) – standard; trwałość ponad 25 lat
- Malowanie proszkowe RAL Classic – na zamówienie seryjne; grubość ≥ 60 µm; pełna paleta RAL
Zamawiając blaszkę i obejmy w tym samym kolorze RAL uzyskujesz wizualnie jednolity system mocowania – szczególnie istotne na elewacjach z ciemnych paneli (antracyt, grafit, czarny mat).
Producent – PROTEC, Chróścice k. Opola
Blaszki montażowe produkujemy metodą tłoczenia blach we własnym zakładzie. Certyfikaty: ISO 9001:2015, ISO 14001:2015 (TÜV Rheinland). Przyjmujemy zamówienia OEM i seryjne z oznakowaniem klienta. Pytania o cenę i dostępność: protec.pl/kontakt | tel. +48 77 427 81 00
Pytania i odpowiedzi – blaszka do obejmy rury spustowej
Do czego służy blaszka do obejmy rury spustowej?
Blaszka jest pośrednim elementem montażowym – przykręcasz ją do elewacji (blacha, panel, płyta warstwowa), a na jej nakrętkę M10 nakręcasz obejmę rury spustowej przez śrubę dwugwintową. Rozwiązuje problem montażu obejmy wszędzie tam, gdzie nie możesz wkręcić kołka rozporowego bezpośrednio w mur.
Czy blaszka pasuje do obejm okrągłych i kwadratowych?
Tak. Nakrętka M10 jest standardowa dla całej linii obejm PROTEC – zarówno okrągłych (fi 60 do 150 mm) jak i kwadratowych (60×60 do 120×120 mm). Jeden typ blaszki pasuje do wszystkich średnic i kształtów obejm z nakrętką M10.
Jak zamontować blaszkę do blachę trapezowej?
Blaszkę przykręcasz wkrętami samowiercącymi w grzbiet fałdy blachy trapezowej – nie w dolinę. Blaszka rozkłada siły dociskowe na powierzchnię kilku cm², nie odkształcając fałdy. Następnie wkręcasz śrubę dwugwintową M10 w nakrętkę blaszki i mocujesz obejmę standardowo.
Jakiej długości śruby dwugwintowej użyć z blaszką?
Zależy od odległości rury od elewacji i grubości okładziny. PROTEC oferuje śruby dwugwintowe M10 w długościach 140, 200, 250 i 300 mm. Przy typowych elewacjach z blachy trapezowej (dystans rury 50-80 mm od ściany) wystarczy śruba 200 mm.
Czy blaszka jest dostępna w kolorze RAL?
Tak, na zamówienie seryjne. Malowanie proszkowe RAL Classic w dowolnym kolorze – grubość powłoki ≥ 60 µm. Minimalna ilość ustalana indywidualnie. Formularz zapytania: protec.pl/kontakt.
